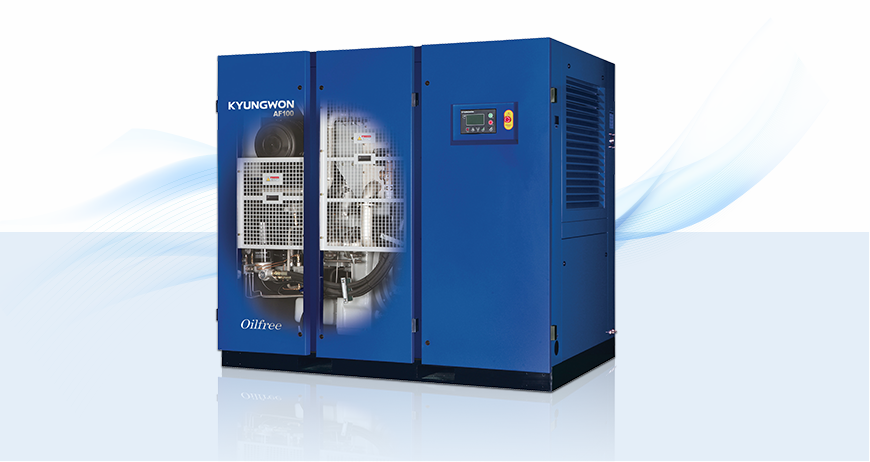

AF SERIES

최고의 성능을 자랑하는 경원 Oil Free Screw Compressor

AF 시리즈 국내 최초 ISO 8573-1 Class 0 인증 획득!

AF SERIES 제품의 특징
경원 Oil free System은 100% Oil free Air 생산

세계에서 인정한 Oil free Airend

세계에서 인정한 Oil free Airend

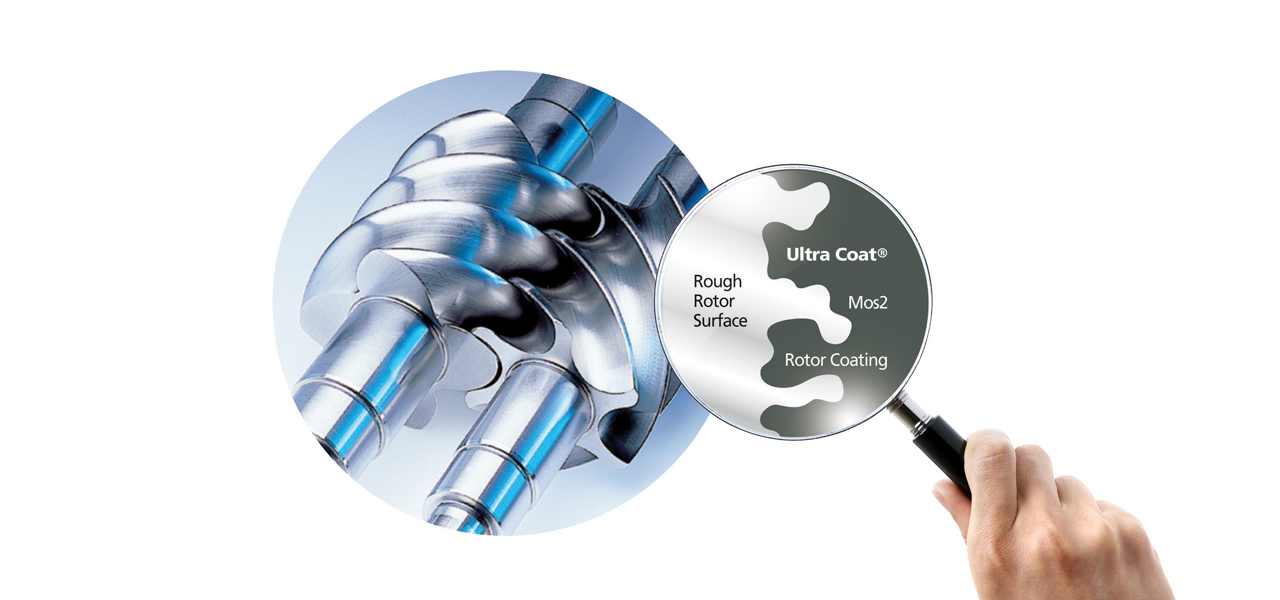

울트라코팅의 특징

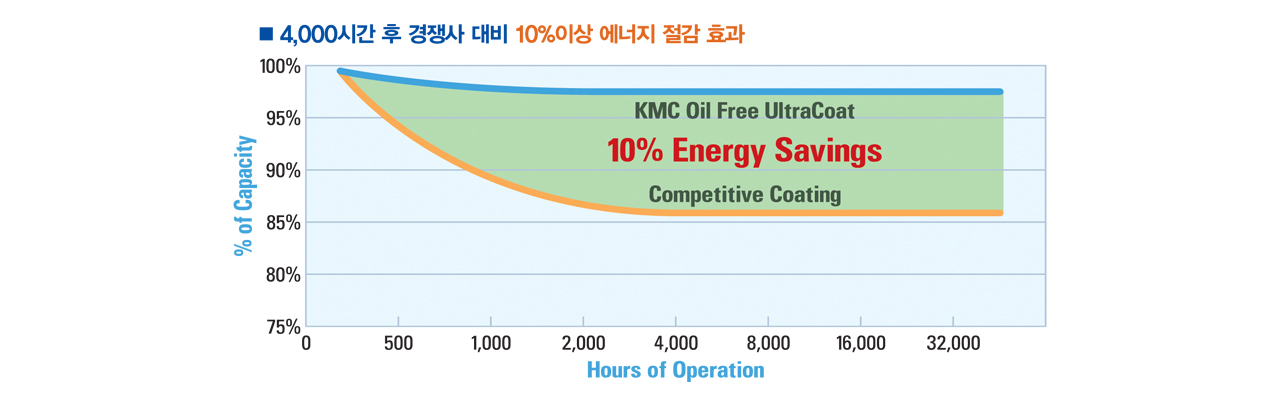

4000시간 사용 후 에너지절감 효과 추가

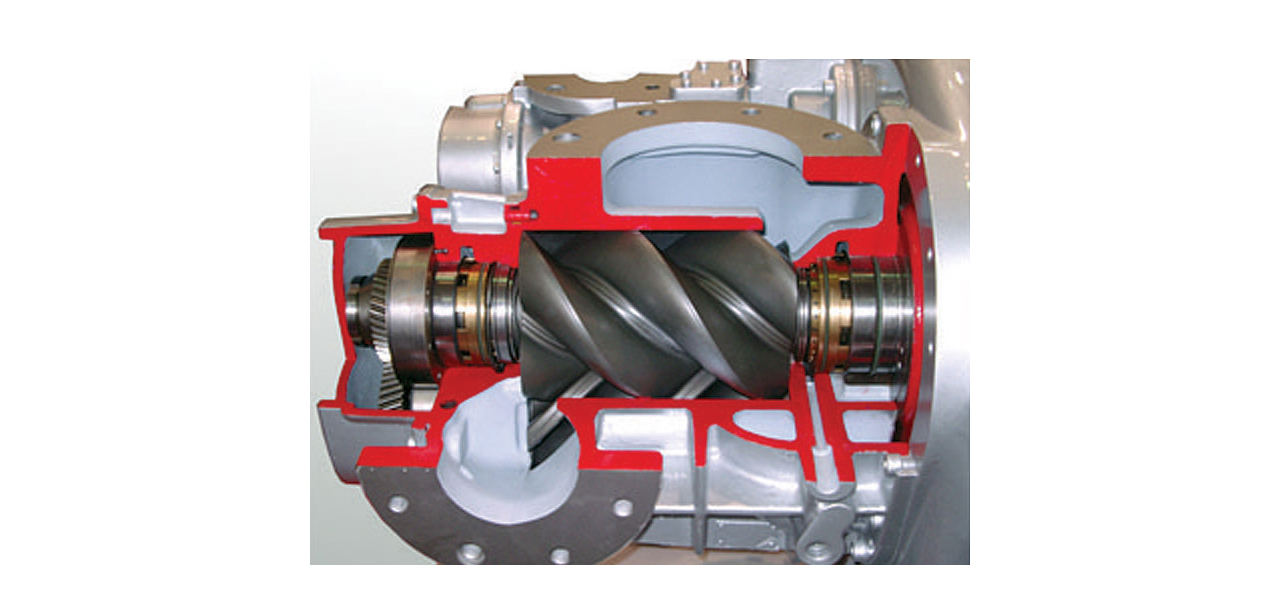

최고의 성능을 가진 에어앤드

  • 세계 최고의 성능을 자랑하는 독일 GHH사 Airend 적용
  • 2단 압축방식으로 타사대비 높은 효율 및 성능 유지

최고의 부품 최상의 시스템

  • 반영구적인 Stainless Pre-cooler를 1단/2단 적용으로 탁월한 냉각성능 발휘
  • Air & Oil 배관 모두 Stainless 재질 사용으로 이물질 발생 억제
  • 3단계 응축수 제거 시스템으로 완벽한 응축수 제거 가능
  • 유압제어 흡입밸브 적용으로 신뢰성 증대
  • AOS 방식의 Breather Filter 적용으로 유증기 발생 최소화

편리한 정비성

  • Module 방식 디자인으로 정비 및 유지보수가 용이함
  • 다기능 Micom Controller는 완벽한 제어가 가능하고 사용이 편리함

에너지 절감

  • 고효율 모터 적용, VSD사양 가능, 오일펌프 내징형

최고의 안전성

  • 20개 이상의 안전장치 적용으로 완벽한 기계보호 가능

저진동, 저소음

  • 저진동, 저소음

AF SERIES 제품의 세부 내용
최고성능의 부품적용을 통한 완벽한 시스템 구성

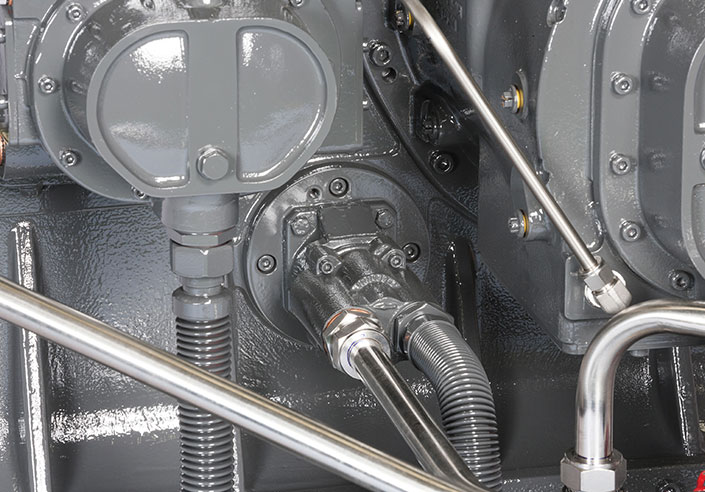

에어핸드 일체형 오일펌프


  • 기어펌프 적용으로 긴 수명 유지
  • 메인모터 직결구동으로 에너지 절감

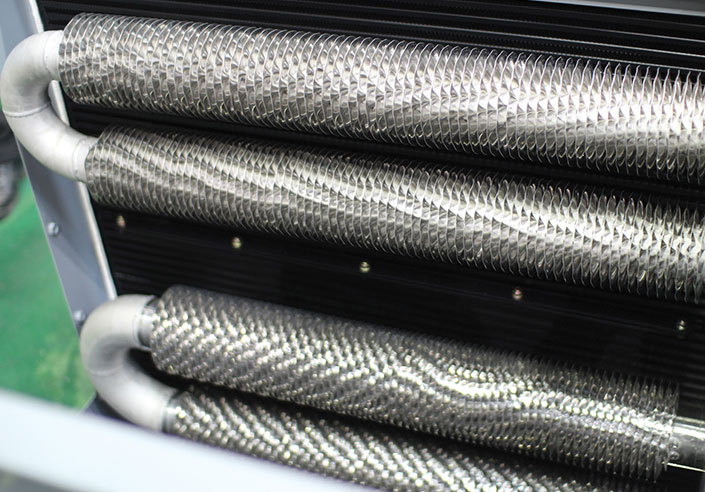

5개의 고효율 쿨러


  • 인터 에어쿨러·애프터 에어쿨러
  • 프리-인터쿨러(STS)
    프리-애프터 쿨러(STS)
    오일쿨러

3단계 응축수 제거시스템


  • 1단, 2단 알루미늄 싸이클론
  • 세퍼레이터*
    전자식 오토트랩 2개, 보조트랩1개
    이상 발생 시 콘트롤러 알람 출력

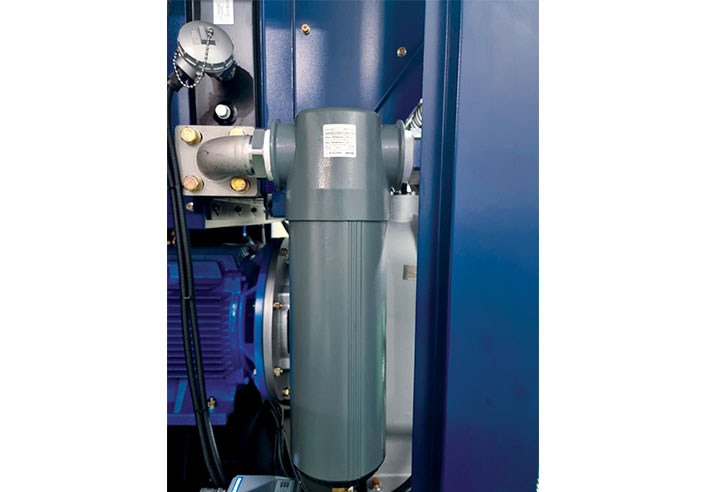

고성능 Breather Filter


  • AOS여과식 엘리먼트
  • 이젝터 방식 변경 가능
    ※ 두 가지 모두에서 최고 성능

Stainless 배관


  • 에어, 오일라인 모두 Stainless 배관 적용*
  • 깨끗한 압축공기 공급
    부식방지, AIREND 수명 연장

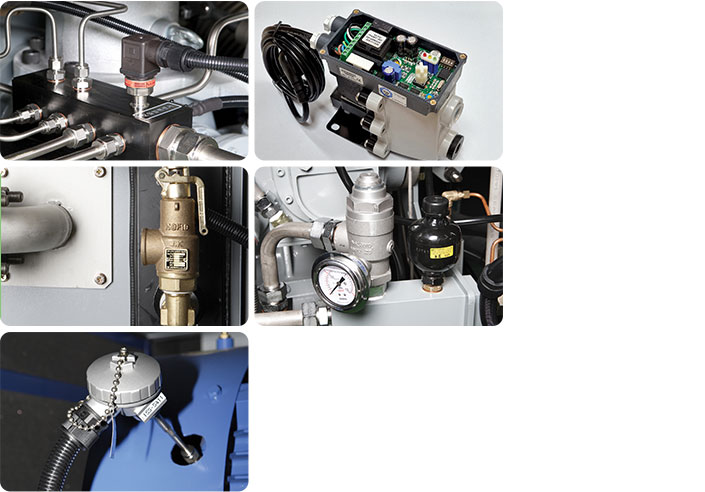

완벽한 제어, 감시, 안전장치


AIR LINE 부분
  • 흡입압력제어
  • 1단 토출온도 제어
  • 2단 흡입온도 제어
  • 2단 토출온도 제어
  • 2단 토출압력 제어
  • 1단 압력 안전밸브*
  • 2단 압력 안전밸브
OIL LINE 부분
  • 오일압력 제어
  • 오일온도 제어
  • 아날로그 오일
    압력표시 3개소
  • 오일릴리프 밸브
  • BYPASS 내장형
  • 오일필터
응축수 라인
  • 1단 전자식 오토드레인 - 알림출력
  • 2단 전자식 오토드레인
전기 부분
  • 메인모터 & FAN MOTOR EOCR
  • 메인모터 베어링 온도센서*
  • 역상방지 릴레이 적용
  • 회로보호용 SYSTEM 설치

* 표시부분은 Option 사양입니다.

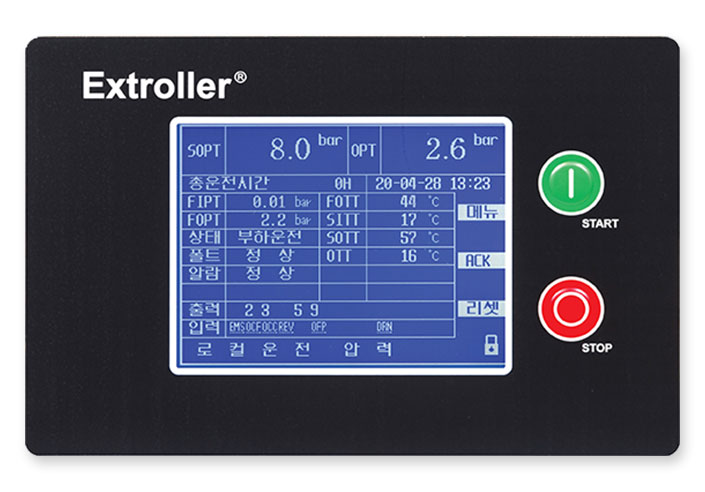

User Friendly Design


  • Pull-down Menu 방식의 6’ 대형 Touch Screen Controller 적용
  • 다양한 정보제공 [운전상태 및 부품교환주기]
  • 주간 Schedule 운전 가능

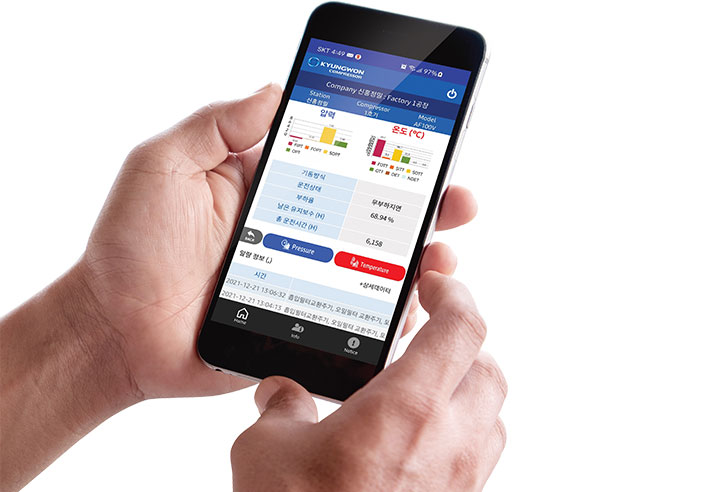

CMS
Compressor Monitoring System


스마트폰과 PC를 통하여 공기압축기의 실시간 가동상태를 확인함으로써 이상징후를 발견하고 장비를 효율적으로 관리하게 하는 경원의 스마트한 모니터링 서비스 입니다.

AF Series 제품의 표준사양

Compressor
Type		 Max.Working Pressure Capacity Motor Power Noise Dimension(LxWxH) Weight Air Outlet
barg psig ㎥/min cfm kw HP dB(A) mm kg A(B)
AF75 7.0
8.5
9.5※		 100
120
135		 8.5
8.5
7.8		 302
300
274		 55 75 83 2300x1570x2090 2600 50(2)
AF100 7.0
8.5
9.5		 100
120
135		 12.5
11.5
11.4		 441
406
403 		75 100 83 2300x1570x2090 2800 50(2)
AF125 7.0
8.5
9.5		 100
120
135		 15.0
15.0
12.9		 530
528
455		 93 125 84 2700x1660x2350 3200 80(3)
AF150 7.0
8.5
9.5		 100
120
135		 19.7
16.8
16.8		 696
593
592 		110 150 88 2700x1660x2350 3250 80(3)
AF175 7.0
8.5
9.5		 100
120
135		 22.2
19.7
19.6		 782
694
693 		132 175 89 2700x1660x2350 3300 80(3)
AF200 7.0
8.5
9.5		 100
120
135		 26.1
23.6
23.6		 923
834
833 		160 215 89 2700x1660x2350 3350 80(3)
AF250 7.0※
8.5※
9.5※		 100
120
135		 33.6
32.6
27.5		 1,187
1,151
971		 190 250 89 3320x2150x2400 4250 100(4)
AF300 7.0※
8.5※
9.5※		 100
120
135		 39.9
36.0
33.5		 1,409
1,271
1,183 		220 300 89 3320x2150x2400 4400 100(4)
AF350 7.0
8.5
9.5※		 100
120
135		 45.1
42.7
39.8
 1,592
1,507
1,406		 260 350 90 3320x2150x2400 4650 100(4)
AF400 7.0
8.5
9.5		 100
120
135		 50.4
45.5
45.0		 1,781
1,608
1,588		 300 400 90 3320x2150x2400 4800 100(4)

AF Series [60HZ VSD] 제품의 표준사양

Compressor
Type		 Max.Working Pressure Capacity Motor Power Noise Dimension(LxWxH) Weight Air Outlet
kgf/㎠G psig ㎥/min cfm kw HP dB(A) mm kg A(B)
AF50V 7.0
8.5
9.5		 100
120
135		 2.0~5.6
2.0~5.2
2.0~4.9		 71~198
71~184
71~173		 37 50 78 1900x1180X2030 1800 40(1 1/2)
AF75V 7.0
8.5
9.5		 100
120
135		 4.5~8.5
4.5~8.5
4.2~7.8		 159~302
159~300
148~274		 55 75 83 2300x1570x2090 2680 50(2)
AF100V 7.0
8.5
9.5		 100
120
135		 6.5~12.5
6.0~11.5
6.0~11.4		 230~441
212~406
194~403		 75 100 83 2300x1570x2090 2880 50(2)
AF125V 7.0
8.5
9.5		 100
120
135		 9.0~15.0
8.5~15.0
8.2~12.9		 318~530
300~528
290~455		 93 125 84 2700x1660x2350 3200 80(3)
AF150V 7.0
8.5
9.5		 100
120
135		 12.0~19.7
11.0~16.8
11.0~16.8		 424~696
388~593
388~592		 110 150 88 2700x1660x2350 3370 80(3)
AF175V 7.0
8.5
9.5		 100
120
135		 14.0~22.2
13.0~19.7
13.0~19.6		 494~782
459~694
459~693		 132 175 89 2700x1660x2350 3460 80(3)
AF200V 7.0
8.5
9.5		 100
120
135		 16.0~26.1
15.0~23.6
15.0~23.6		 565~923
530~834
530~833		 160 215 89 2700x1660x2350 3550 80(3)
AF250V 7.0
8.5
9.5		 100
120
135		 18.0~33.6
17.0~30.3
16.0~27.5		 636~1187
600~1070
565~971
 190 250 89 3850x2150x2400 4430 100(4)
AF300V 7.0※
8.5
9.5		 100
120
135		 22.0~39.9
20.0~36.0
20.0~33.5		 777~1409
706~1271
706~1183		 220 300 89 4070x2150x2400 4780 100(4)
AF350V 7.0
8.5
9.5※		 100
120
135		 26.0~45.1
25.0~42.7
24.0~39.8		 918~1592
883~1507
848~1406		 260 350 90 4070x2150x2400 5040 100(4)
AF400V 7.0
8.5※
9.5		 100
120
135		 30.0~50.4
28.0~45.5
27.0~45.0		 1059~1781
989~1608
953~1588		 300 400 90 4070x2150x2400 5210 100(4)
Product List
